Ступ за баријеру од нерђајућег челика са подесивим каишем

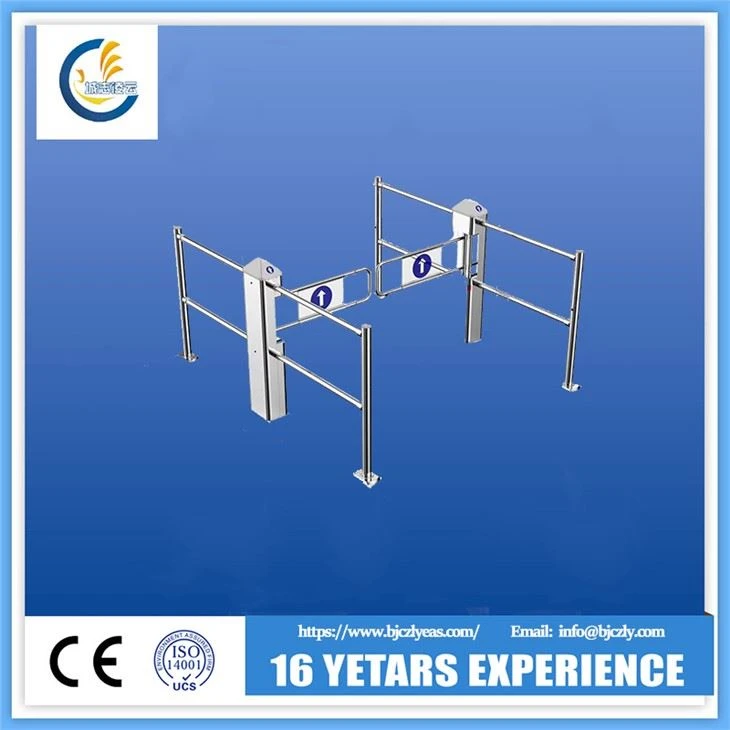

Систем контроле приступа купцима од ограде од нехрђајућег челика / супермаркета

Увод:



И. Обим примене
Турнир може остварити блокаду и контролу приступа јавног пролаза. Његов механички део укључује уређај за управљање у хитним случајевима. У тренутку искључивања, руке на оба крила ће се аутоматски отворити да би се обезбедио приступ. У тренутку електрификације, кракови ће се ресетовати. Захваљујући различитим конфигурацијама, погодан је за све зграде и може решити све проблеме управљања на улазу и излазу.
ИИ. Карактеристике
1. СУС304 # 1.2мм НЦ кућиште од нехрђајућег челика НЦ пробијање, ласерско досадно, нов и леп дизајн;
2. Јединствена површина за уградњу, која гарантује једноставну и погодну инсталацију опреме за управљање системом интегратора [ГГ] # 39;
3. Користи се ЛИНИКС (најбоља марка микро-мотора у Кини) једносмерни мотор без четкица и његова површина је обложена дихроматом;
4. Програмабилно управљање окретницом, у једном или два смера (поставља корисник);
5. Постоље се фиксира помоћу вијака за проширење.
ИИИ. Увод у мотор без једносмерне струје без четкица
Параметри мотора:
45 ЗВ Н 24-30 / 60ЈБ
Број редуктора
Излазна снага: 30 значи 30В
Називни напон: 12 означава 12В
Шифра магнетног материјала ротора: Н означава Нд-Фе-Б
Шифра производа: З означава ДЦ, В означава четкице

1. Технички параметри
1.1 Структура: 304 # / 2.0мм дебљине, округли кућиште од нерђајућег челика
1.2 Спољне димензије:
Пречник главне колоне: 169мм
1.3 Тежина: 40кг
1.4 Дужина ротирајуће руке: 500мм-900мм (или по мери)
1.5 Максимално оптерећење ротирајуће руке: 30кг
1.6 Угао ротације ротирајуће руке: 180 °
1.7 Смјер окретања: Два смјера
1.8 Напајање: АЦ220 ± 10% В / 50 ± 10% ХЗ
1.9 Погонски мотор: четкани једносмерни мотор (12В)
1.10 Улазни интерфејс: Суви контактни сигнал или сигнал нивоа 12В или 12В импулсни сигнал са ширином импулса ≥ 100мс; Погонска струја ≥ 10мА
1.11 Комуникациони интерфејс: РС485 стандард; Удаљеност комуникације ≤ 1200м
1.12 Брзина проласка: 40 особа / минут (стално отворено); 25-30 особа / минут (стално затворено)
1.13 Интервал отварања и затварања руке: 1-2с
1.14 Време потребно за улазак у стање проласка након укључивања: 3с
1.15 Време за аутоматско ресетовање у случају проблема: 10с
1.16 Радно окружење:
Затворени отвореном
Температура: -10 ° Ц-50 ° Ц
РХ: ≤ 90%, без кондензације
2. Главне функције и карактеристике

1) Функције самопрегледа и упозоравања на проблеме чине коришћење и употребу корисника [ГГ] # 39 врло једноставним;
2) Радно стање опреме [ГГ] # 39 може да се програмира помоћу уграђеног малог панела на главној контролној плочи;
3) Механичка структура може спречити руковатеље да буду стегнути или рањени. Како је ротирајући крак блокиран у процесу ресетовања, мотор ће престати да ради у одређеном времену. Рука ће се поново ресетовати (док се не ресетује) након заданог временског одлагања и чврстоћа је мала (≤ 2Кг);
4) Закључавање приступа: Ротирајућа рука се аутоматски закључава пре него што се прими сигнал за отварање.
5) Синхронизација ротирајуће руке (за двоструке кракове);
6) Аутоматско ресетовање: Ако особа не успе да прође у одређеном времену након отварања окретнице, систем ће аутоматски поништити ауторизацију овог приступа;
7) Турнир се може поставити као стално отворен или стално затворен како би се удовољило захтевима различитих локација;
8) Индукција или временско кашњење ће се аутоматски ресетовати за 5 секунди (може се подесити) након отварања; И
9) Ротирајући кракови се аутоматски отварају у случају нестанка струје док се затварају у тренутку електрификације, задовољавајући захтеве заштите од пожара.
